法蘭伸縮蝶閥應用|優缺點|安裝說明
時間：2019-04-24 14:09:16 來源：多儀閥門 點擊：0次
法蘭伸縮蝶閥應用|優缺點|安裝說明
法蘭伸縮蝶閥應用：
法蘭伸縮蝶閥的蝶板安裝于管道的直徑方向。在伸縮蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。適用溫度≤80℃，用于石油、化工食品醫藥輕紡、造紙、電力、給排水、氣體管路上，作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能?！?/span>
法蘭伸縮蝶閥優缺點：

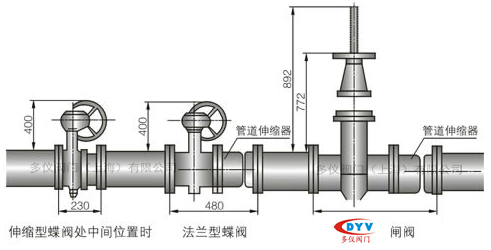

法蘭可伸縮的蝶閥（結構長度可在一定范圍內伸縮），既為閥門的拆裝帶來便利，又能緩解管路應力，保護閥門，同時也濃縮了蝶閥加伸縮器的安裝方式，空間更為緊湊。通常情況，此類閥無需特別的維護，僅需定期觀察其伸縮部份有無存在滲漏及拉脫等現象。法蘭伸縮蝶閥在投入初期成本較法蘭蝶閥加伸縮器的安裝方式低，但考慮日后的維護成本，反而得不償失。
如蝶閥的密封部位損壞而無法更換密封圈需報廢蝶閥時，則連伸縮部份一起報廢，損失較大。如蝶閥的密封部份需要維護時，僅靠壓縮伸縮部分是無法實現閥門免拆在線維修的，而蝶閥加伸縮器的安裝方式則具有極大的優勢，只需拆出伸縮器，即有人工的檢修空間，實現閥門的免拆維護（蝶閥重，伸縮器輕，拆伸縮器勞動強度低）。

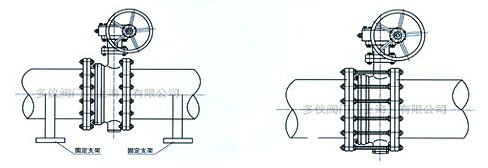

伸縮蝶閥安裝示意圖
法蘭伸縮蝶閥安裝注意事項：
1、管道施工現場嚴禁隨意拆卸解體伸縮法蘭蝶閥蝶閥；嚴禁在現場隨意反復拉長壓短伸縮蝶閥。
2、要求伸縮閥兩端管道必須同心,管道上的兩法蘭面要求平行；
3、法蘭固定螺栓應對稱緊固,請勿單邊強行緊固法蘭固定螺栓；
4、伸縮管安裝在閥門后；
5、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
6、伸縮法蘭蝶閥在安裝前必須平放，切勿隨意磕碰；
7、伸縮法蘭蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度 (即設計長度)；
8、當管道間長度超過伸縮蝶閥安裝長度時，請調整管道間隔，切勿強行拉行伸縮閥，以免損壞伸縮閥；
9、伸縮法蘭蝶閥蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出，支架的支承力按下列公式計算，運行時嚴禁將支架卸掉；
10、伸縮法蘭蝶閥不做溫度補償同時,只做安裝更換、維修閥門方便用時,可用通螺栓限位，對稱夾緊伸縮法蘭蝶閥以防止伸縮管拉出，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力,按上式公式進行計算，運行時限位螺栓嚴禁卸掉(螺栓另配) 。
