氣動調節閥工作原理圖
時間:2018-09-23 12:16:43 來源:多儀閥門 點擊:0次
氣動調節閥就是指以氣源作為動力,以氣缸為執行器,4~20mA信號作為驅動信號,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,使閥門呈線性或等百分流量特性做調節動作,從而達到對管道介質的流量、壓力、溫度等各種工藝參數開關量或比例式調節。
氣動調節閥具有控制簡單,反應快速,且本質安全等優點,并且使用在易燃易爆的場合時,不需要另外再采取防爆措施。

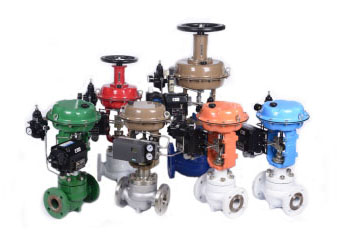

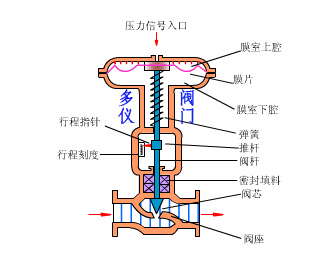

氣動調節閥工作原理:
氣動調節閥通常由氣動執行機構和調節閥連接安裝調試組成,氣動執行機構可分為單作用式和雙作用式兩種,單作用執行器內有復位彈簧,而雙作用執行器內沒有復位彈簧。其中單作用執行器,可在失去氣源或發生故障時,自動歸位到閥門初始所設置的開啟或關閉狀態。
氣動調節閥根據動作形式分氣開型和氣關型兩種,即所謂的常開型和常閉型,氣動調節閥的氣開或氣關,通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。
氣動調節閥作用方式:
氣開型(常閉型)是當膜頭上空氣壓力增加時,閥門向增加開度方向動作,當達到輸入氣壓上限時,閥門處于全開狀態。反過來,當空氣壓力減小時,閥門向關閉方向動作,在沒有輸入空氣時,閥門全閉。顧通常我們稱氣開型調節閥為故障關閉型閥門。
氣關型(常開型)動作方向正好與氣開型相反。當空氣壓力增加時,閥門向關閉方向動作;空氣壓力減小或沒有時,閥門向開啟方向或全開為止。顧通常我們稱氣關型調節閥為故障開啟型閥門。
