氣動執行器單作用與雙作用的區別及工作原理圖
時間:2022-12-01 15:58:31 來源:多儀閥門 點擊:0次

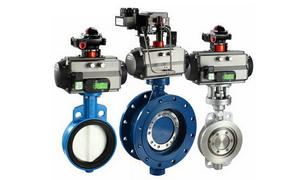

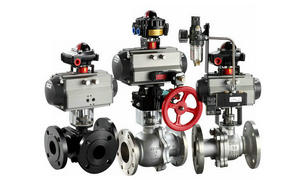

氣動執行器又稱氣動執行機構或氣動裝置,但一般通俗的叫法為“氣動頭”,它是通過利用氣源來壓力驅動啟閉或調節閥門的執行裝置。氣動執行器相對于電動執行器來說,執行的速度非常快,最快可達0.05秒/次!氣動執行器根據作用形式不同分為單作用和雙作用,兩者區別及原理也都不盡相同!

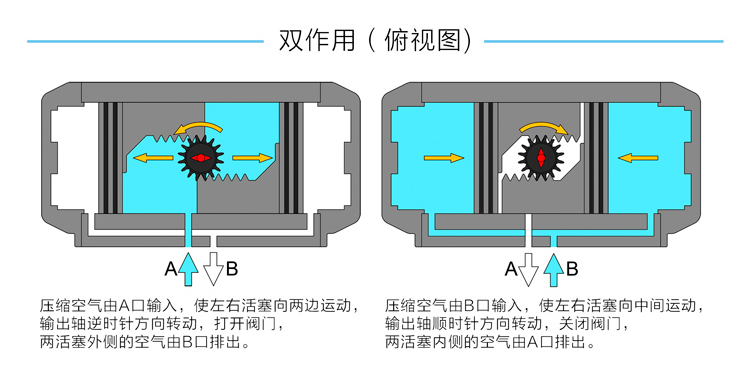

雙作用執行器主要為氣開氣關式,即閥門無論是開啟還是關閉都需要用到氣源,通常表現為通氣打開,通氣關閉,失去氣源,閥門保持在當時狀態,氣源重新連接上后,閥門才可繼續工作。

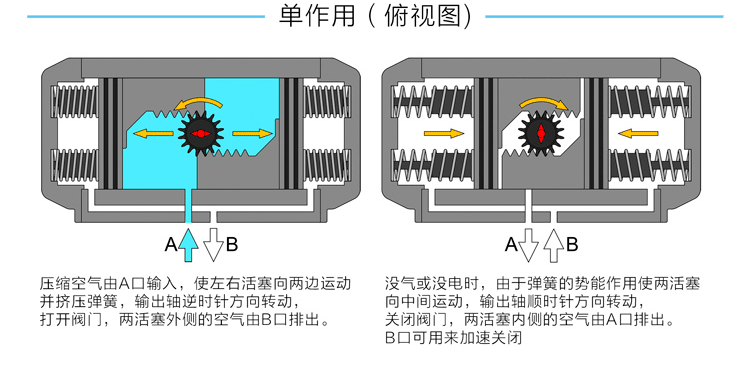

單作用執行器則具有彈簧復位的功能,根據工況需要可選擇常開式和常閉式,情況1::通氣打開,失去氣源時,自動復位到初始關閉狀態。情況2:通氣關閉,失去氣源時,自動復位到初始打開狀態。
雙作用氣動執行器一般用在對泄露要求不高的工況中,而單作用氣動執行器則用于危險的工況中使用較多,可在失去氣源貨出現突發故障時,將閥門快速關閉或打開。在價格上,單作用氣動執行器比雙作用會高。相關閱讀:電動執行器工作原理 電動閥門與氣動閥門的區別及選用
