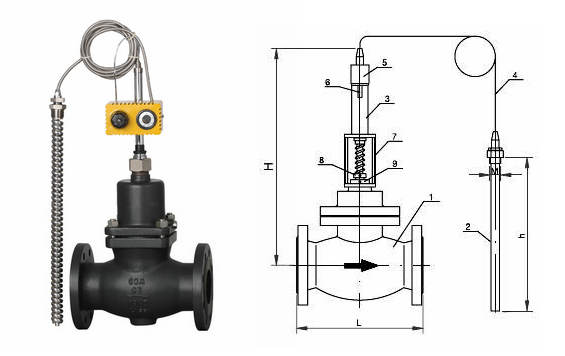

自力式溫度調節閥
- 閥門型號：ZZWP-16B、ZZWP-16K
- 通徑規格：DN15～DN150mm
- 結構形式：柱塞式
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN1.6、2.5、4.0MPa
- 適用溫度：0℃-250℃
- 應用范圍：液體、氣體和蒸汽以及特殊場合
- 產品特點：無電源、氣源即可進行溫度自動調節
自力式溫度調節閥概述：
ZZWP自力式溫度調節閥又稱溫度控制閥，主要由控制閥門和一個帶定點調節的溫控器組成，無需外界能源即可進行溫度自動調節，按用途分為加熱型和冷卻型，適用于液體、氣體和蒸汽以及特殊場合的溫度調節，亦可使用在防止對過熱或熱交換場合。該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、 密封性能可靠，廣泛應用于化工、石油、供暖、空調、生活熱水中。
自力式溫度調節閥的特點：
自力式溫度調節閥無電源、氣源就能正常工作，利用液體受熱膨脹及液體不可壓縮的原理實現自動調節，控制作用為比例調節。公稱壓力為PN1.6、4.0，公稱通徑15-150mm，溫度調節范圍從0-250℃，多種多樣的品種可供選擇。
自力式溫度調節閥參數：
|
閥體 |
|
公稱通徑 |
DN15、20、25、32、40、50、65、80、100、125、150mm |
|
公稱壓力 |
PN1.6、4.0MPa |
|
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
|
閥體材料 |
鑄鋼(ZG230-450)、鑄不銹鋼 |
|
閥芯材料 |
硬密封：不銹鋼 |
|
軟密封：不銹鋼鑲嵌橡膠圈 |
|
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式溫度調節閥工作原理：
自力式溫度控制閥利用感溫液體不可壓縮的原理，而實現溫度自動調節，有加熱型和冷卻型兩種，當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。
自力式溫度調節閥溫度范圍：
|
允許工作溫度 |
|
公稱通徑 |
|
15-150mm |
|
密封型式 |
硬密封 |
≤150℃ |
|
散熱片≤200℃ |
|
PN16閥體加散熱片≤300℃※ PN40閥體加散熱片≤350℃※ |
|
軟密封 |
≤150℃ |
|
額定流量系數、噪音衡量系數、允許壓差 |
|
公稱通徑DN(mm) |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數KvS |
|
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
|
噪音衡量系數Z值 |
|
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
|
允許壓差( Mpa) |
PN16 |
1.6 |
1.5 |
1.0 |
|
PN40 |
2.0 |
