多儀閥門 – 蝶閥 – 電動蝶閥系列

電動襯膠蝶閥

閥門型號：D971J-10，D941J-16Q/C/P
通徑規格：DN50-DN1200
結構形式：中線式
閥體材質：球墨鑄鐵、碳鋼WCB、不銹鋼304、316
公稱壓力：PN6、PN10、PN16
適用溫度：-40℃～150℃
應用范圍：氣體、水、油品、腐蝕性介質等
產品特點：成本低，材料無毒性，耐老化、耐弱腐蝕，使用壽命長

電動襯膠蝶閥簡介：

電動襯膠蝶閥(電動襯膠防腐蝶閥)是通過高溫的方式將橡膠與閥體硫化為一體，并與電動執行機構組合而成的電動蝶閥，其襯膠的設計可以有效隔離介質與金屬接觸，具有一定的耐堿鹽和弱酸侵蝕性能，可使用在含有腐蝕性的介質當中。電動襯膠蝶閥根據使用工況的不同，分為全襯膠和半襯膠，確保在不同場所的使用條件下保證蝶閥的密封性、耐腐性。在含有固體顆粒的介質中，橡膠密封比四氟PTFE密封更有耐磨性。

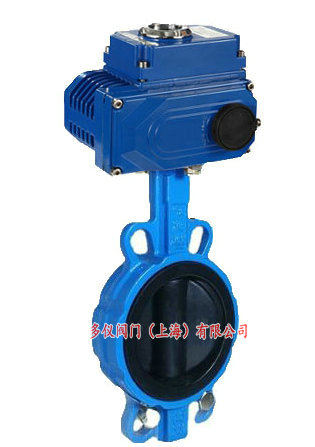

電動襯膠蝶閥圖

電動對夾式襯膠蝶閥

電動法蘭軟密封蝶閥

電動法蘭襯膠蝶閥

電動襯膠蝶閥優點：

1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。

2、密封面耐磨性好（橡膠耐磨性是銅的七倍）。

3、可分為電動法蘭襯膠蝶閥和電動對夾式襯膠蝶閥，可滿足使用在不同的管道里。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、橡膠材料無任何毒性，并且抗菌、耐老化、耐弱腐蝕，使用壽命長等特點，且產品價格是不銹鋼閥門的三分之一。

電動襯膠蝶閥標準規范：

設計制造標準：GB/T 12238-2008

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

電動襯膠蝶閥零件材料：

電動法蘭襯膠蝶閥電動對夾式襯膠蝶閥

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼完全包覆橡膠或氟塑料

閥桿：碳鋼鍍鎳磷、不銹鋼

閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

密封圈使用溫度：丁腈橡膠X≤80度；耐磨橡膠X6≤150度；氯丁橡膠≤120度；氟橡膠X7≤150度；

電動襯膠蝶閥技術參數：

公稱通徑	DN50-DN1200(mm)
公稱壓力	0.6Mpa、1.0Mpa、1.6Mpa
連接形式	對夾式、法蘭式
介質溫度	-40℃～150℃
密封圈	各種橡膠（零泄露）
動作范圍	0～90°
控制方式	調節型或普通開關型
閥體材質	球墨鑄鐵、碳鋼、不銹鋼

電動襯膠蝶閥性能規范：

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、油品、腐蝕性介質等。
