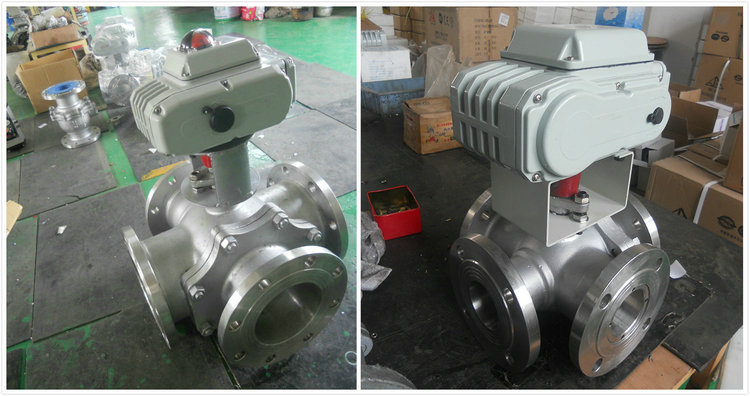

不銹鋼電動四通換向球閥圖片
時間：2017-11-22 10:31:33 來源：多儀閥門 點擊：0次
電動四通球閥概述：
電動四通球閥是一種X形垂直通道的換向球閥，主要用于管路中對介質進行截?cái)嗷蚪油?，使介質按照預定的程序輸送到各個指定點，即方便而迅速，實現一閥多用的效果。電動四通球閥的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90°時，能使相近的兩個通道實現兩兩相同，同時對兩種介質的流向進行切換，可替代四個閥門，簡化程序、方便操作，同步性好。
電動四通球閥結構特點：
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
電動四通球閥技術參數：
|
閥體形式 |
四通閥體 |
|
公稱通徑 |
DN50～300mm |
|
公稱壓力 |
PN1.6、2.5、4.0 MPa |
|
閥體材質 |
WCB鑄鋼、304不銹鋼、316不銹鋼 |
|
連接形式 |
法蘭連接 |
|
閥座密封 |
PTFE：-30℃～180℃；PPL ：-30℃～250℃
|
|
適用介質 |
水液、氣體、油類等 |
|
設計和制造 |
GB/T12237-1989； APl608 |
|
檢驗和試驗 |
GB/T13927-1992； APl 598 |
電動四通球閥換向原理圖：
一閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。
電動四通球閥性能規范：
|
公稱壓力(MPa) |
常溫最大工作壓力(MPa) |
殼體試驗壓力(MPa) |
氣密封試驗壓力(MPa) |
高壓密封試驗壓力(MPa) |
|
PN1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
PN2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
PN4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
l50LB |
2.0 |
3.0 |
0.6 |
2.2 |
