氣動調節蝶閥
- 閥門型號：D671X，D641X，D673H，D643H
- 通徑規格：DN50～DN1200
- 結構形式：中線型，雙偏心，三偏心等
- 閥體材質：鑄鐵、碳鋼、不銹鋼304、316、316L等
- 公稱壓力：PN10、PN16、PN25、PN40
- 適用溫度：-40℃～450℃
- 應用范圍：水、氣體、蒸氣、油品、腐蝕性介質等
- 產品特點：實現對介質流量、壓力、溫度等參數的調節控制
氣動調節蝶閥簡介：
氣動調節蝶閥是通過輸入控制信號后，利用氣源驅動來調節碟板開度，從而控制介質流量大小的可調節型氣動蝶閥，主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成。氣動調節蝶閥根據自動化系統中閥門定位器輸入4-20MA的信號后，通過0.4-0.7MPa進氣來調節閥門的開度大小，從而實現對管道中介質流量、壓力、溫度和液位等工藝參數的調節，是調節流量和截斷流體的常用裝置。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封)，以滿足于不同的使用要求，廣泛應用于化工、環保、空氣、水、燃氣、蒸汽及含有腐蝕性介質的管道上。

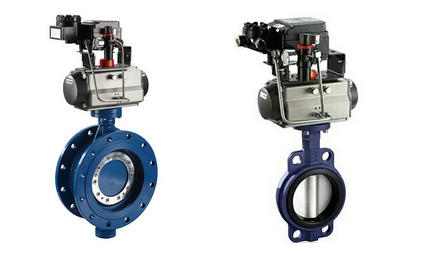

氣動法蘭調節蝶閥 氣動對夾式調節蝶閥氣動調節蝶閥原理：
氣動調節蝶閥執行機構分為單作用和雙作用，雙作用為氣開氣關式，開啟和關閉都需要氣源壓力，失氣保持原位。而單作用為氣關彈簧復位式和氣開彈簧自動歸位，一般分為常開型和常閉型，其適用于要求現場發生故障或沒有氣源時，閥門需要快速關閉或打開的場所，用緊急切斷或流通。
氣動調節蝶閥技術參數：
| 公稱通徑 | DN50～DN1200(mm) |
| 壓力等級 | PN1.0、1.6、2.5、4.0MPa |
| 連接方式 | 法蘭、對夾式 |
| 密封形式 | 軟密封或金屬硬密封 |
| 驅動方式 | 氣源驅動,壓縮空氣4～7bar |
| 動作范圍 | 0～90度 |
| 閥體材質 | 鑄鐵、碳鋼、不銹鋼304、316、316L等 |
| 工作場合 | 水、氣體、蒸氣、油品、腐蝕性介質等 |
| 溫度范圍 | 軟密封：-29℃～180℃ 硬密封：-40℃～450℃ |
| 控制方式 | 裝配閥門定位器，智能調節型(4～20mA模擬量信號) |
氣動調節蝶閥標準規范：設計標準：GB/T2238-1989 結構長度：GB/T12221-1989 壓力試驗：GB/T13927-2000；JB/T9092-1999 法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；
可調范圍R：50：1
使用次數：100萬次 回差：帶定位器：小于全行程的2% 基本誤差：帶定位器：小于全行程的±2% 泄露量l/h：符合ANSI B16.104 IV級標準 |

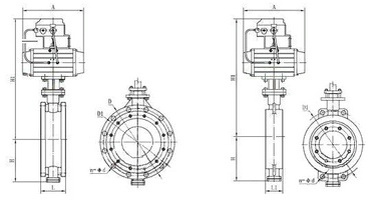

氣動調節蝶閥（法蘭式） 氣動調節蝶閥（對夾式） |
氣動調節蝶閥執行器參數：| 執行機構 | GT、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.5～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
